RUCKUS Richtantenne für T750SE

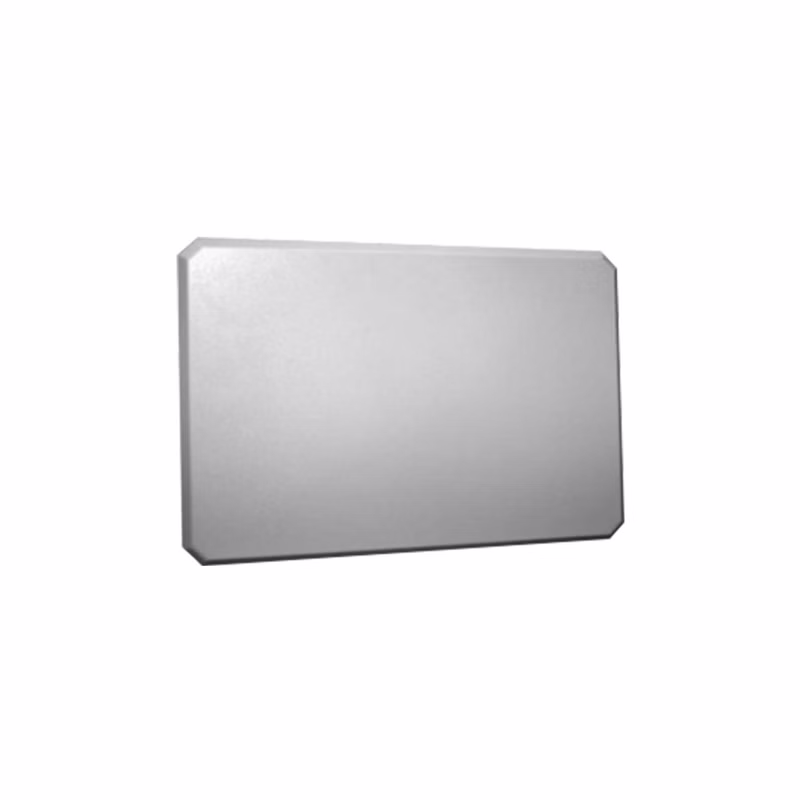

Die RUCKUS 911-2120-0000 (auch ANT-2120-0000) ist eine 4-Port-Richtantenne für den Außenbereich, die speziell für den Outdoor-Access-Point RUCKUS T750SE entwickelt wurde. RUCKUS führt sie im Datenblatt des T750SE als optionales Zubehör für den Anschluss externer Antennen. Sie arbeitet in den Bändern 2,4 und 5 GHz und erreicht einen Antennengewinn von 14 dBi bzw. 14,5 dBi. Die Abstrahlung ist mit einem Öffnungswinkel von rund 30° stark gebündelt. Damit eignet sich die Antenne für Verbindungen über größere Entfernungen, für Punkt-zu-Punkt- und Punkt-zu-Mehrpunkt-Strecken sowie für die gezielte Versorgung eines eng begrenzten Bereichs.

Vier Anschlüsse für 4x4-MIMO

Der T750SE arbeitet mit 4x4:4 MIMO und besitzt vier N-Buchsen für externe Antennen. Die 911-2120-0000 bietet dazu passend vier N-Buchsen (female) auf der Rückseite, so dass alle vier Funkketten des Access Points auf die Richtantenne geführt werden können. Die Antenne ist horizontal und vertikal polarisiert. Durch die zwei Polarisationsrichtungen können mehrere Datenströme parallel übertragen werden, was die Leistung von MIMO auch bei stark gebündelter Abstrahlung erhält. Die Anschlusskabel zwischen Antenne und Access Point sind nicht im Lieferumfang enthalten.

Hoher Gewinn, schmaler Öffnungswinkel

Im Vergleich zur internen 120°-Sektorantenne des T750SE mit 6 dBi im 2,4-GHz-Band und 8 dBi im 5-GHz-Band konzentriert die Richtantenne die Sendeleistung auf einen deutlich schmaleren Bereich. Der Öffnungswinkel bei -3 dB liegt horizontal bei 31 bis 33° und vertikal bei 27 bis 31°. Das erhöht die Reichweite in Hauptstrahlrichtung und verringert zugleich Störungen durch Funkquellen außerhalb dieses Bereichs. Bei der Planung ist zu beachten, dass die zulässige Sendeleistung (EIRP) im jeweiligen Einsatzland eingehalten werden muss.

Robust für den Außeneinsatz

Das flache Gehäuse misst 507 x 368 x 21,1 mm, wiegt 2,3 kg und ist nach IP67 gegen Staub und Wasser geschützt. Die Antenne arbeitet bei Temperaturen von -40 bis 70 °C und deckt damit den Betriebsbereich des T750SE vollständig ab. Montiert wird sie an einer Wand oder an einem Mast, der passende Montagesatz liegt bei.
