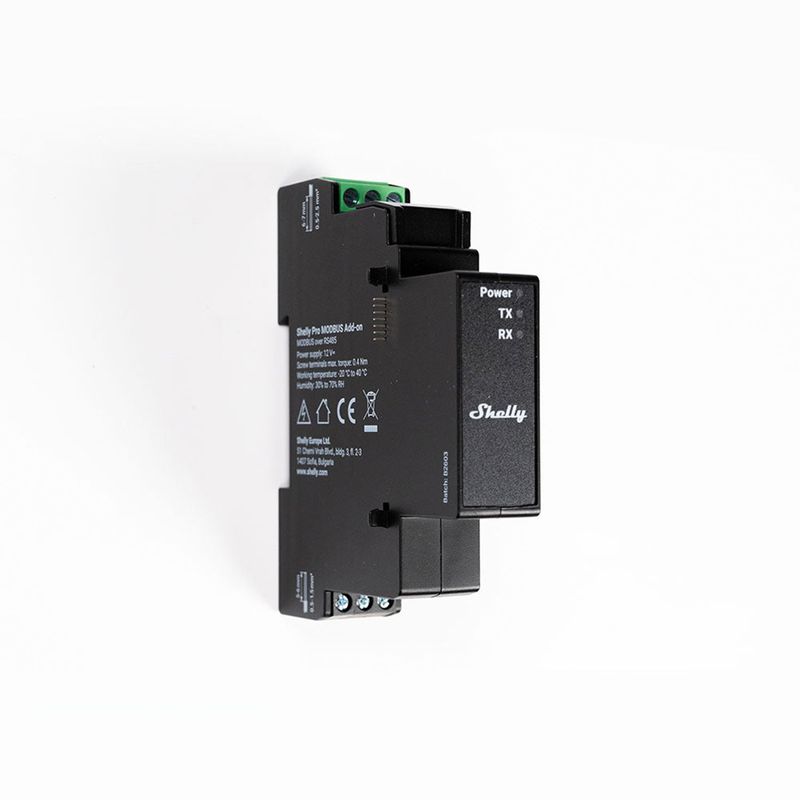

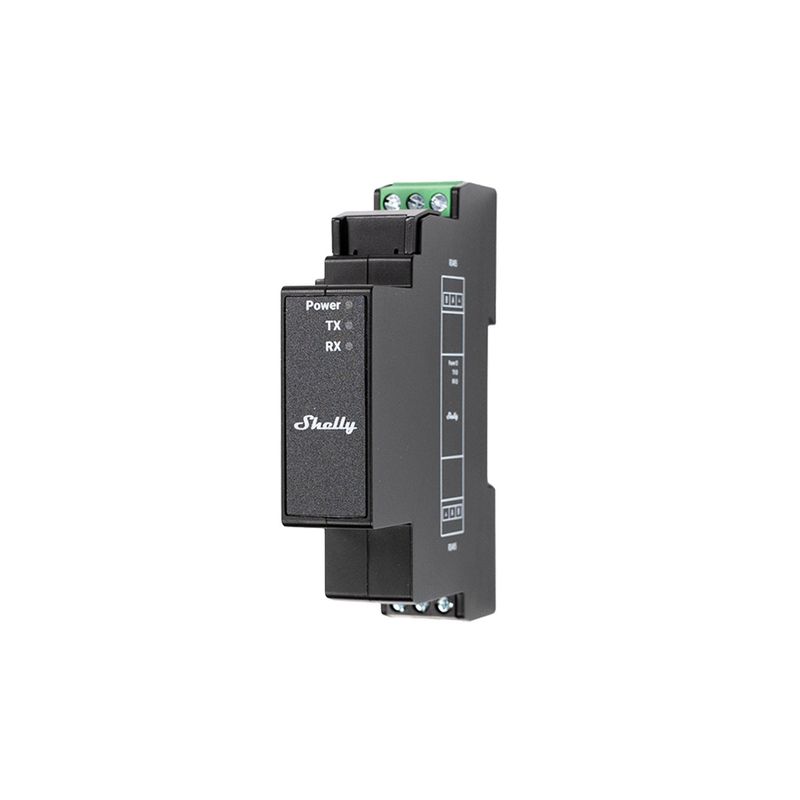

Shelly Pro Modbus Add-on RS485

Das Shelly Pro Modbus Add-on RS485 ist ein Erweiterungsmodul, das kompatible Shelly-Pro-Geräte um Modbus-Kommunikation über RS485 ergänzt. Damit lassen sich die Geräte in Gebäudeleittechnik (BMS), Energiemanagementsysteme (EMS), SCADA-Systeme und SPS-Steuerungen einbinden. Das Add-on ist kein eigenständiges Gerät und benötigt zum Betrieb ein kompatibles Shelly-Pro-Gerät. Mit dem Modul werden Shelly-Pro-Geräte zu Komponenten für die professionelle Automatisierung, etwa in Gewerbegebäuden, großen Wohnanlagen und Anlagen für erneuerbare Energien.

Kompatible Shelly-Pro-Geräte

Das Add-on wird direkt in den Erweiterungsanschluss der Geräte Shelly Pro EM-50, Shelly Pro 3EM 120 A, Shelly Pro 3EM-400, Shelly Pro 1 und Shelly Pro 2 gesteckt. Es wird über das Hostgerät mit 3,3 V oder 12 V versorgt und benötigt weniger als 1 W. Das Gehäuse ist für die Montage auf der DIN-Schiene im Verteiler ausgelegt.

Modbus-Client und Modbus-Server

Im Client-Modus liest das Shelly-Gerät Daten aus externen Zählern, Wechselrichtern, Heizungs-, Lüftungs- und Klimaanlagen oder Controllern aus, ohne dass dafür ein eigenes Gateway nötig ist. Dieser Modus umfasst eine JavaScript-Schnittstelle und eine Controller-Funktion. Im Server-Modus stellt das Shelly-Gerät seine eigenen Messwerte und Zustände für BMS-, EMS-, SCADA- und Überwachungsplattformen bereit.

Stabile RS485-Verbindung

RS485 arbeitet kabelgebunden im Halbduplex-Betrieb und eignet sich für lange Leitungen und elektrisch anspruchsvolle Umgebungen. An einem Bus sind bis zu 32 Teilnehmer möglich. Die Geschwindigkeit beträgt bis zu 10 Mbit/s, die Reichweite bis zu 30 m im Innenbereich und bis zu 50 m im Freien, abhängig von den örtlichen Gegebenheiten. Drei LEDs zeigen Empfang (RX), Senden (TX) und Stromversorgung an.

Einsatzbereiche

Shelly nennt als Einsatzbereiche die professionelle Energieüberwachung in Gewerbe- und Mehrparteiengebäuden, die Gebäudeautomation in Büros, Hotels und großen Wohnanlagen, die Kommunikation mit SPS, Motorsteuerungen und Gateways in Werkstätten und Produktion, die Einbindung in Photovoltaik-, Batteriespeicher- und Hybridsysteme sowie die Integration von Heizungs-, Lüftungs- und Klimaanlagen. Eingerichtet wird das Add-on über die App Shelly Smart Control, die RS485-Infrastruktur lässt sich mit der Shelly Cloud und den APIs kombinieren.
