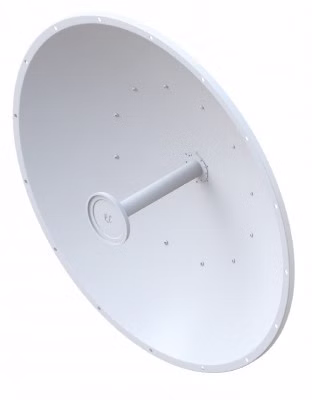

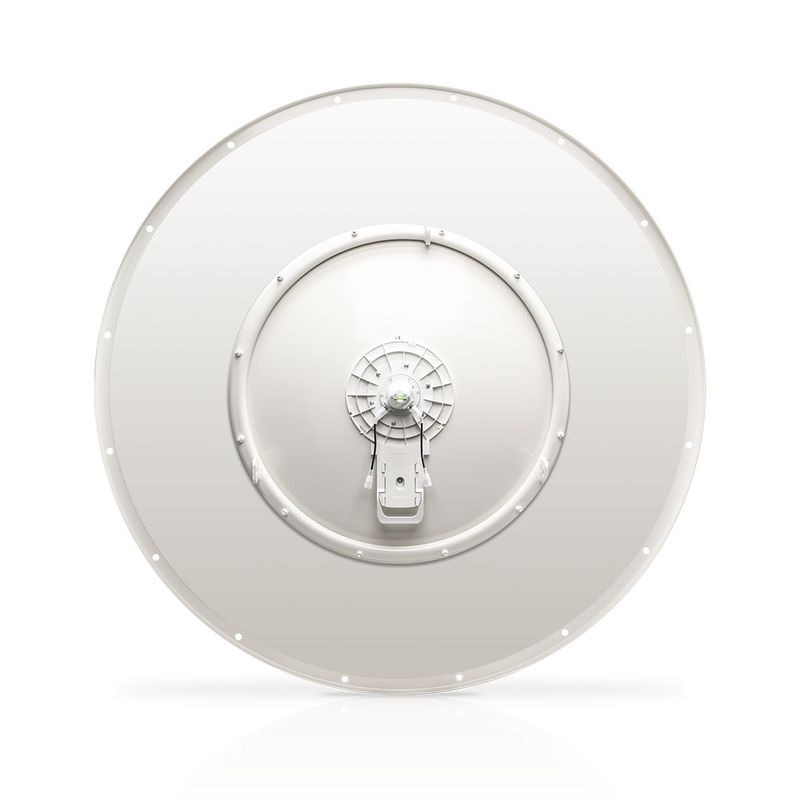

Ubiquiti AirFiber X Antenne 34 dBi

  • 5 GHz, 34 dBi Antenne
  • Dual-Linear-Polarisation
  • Durchmesser 1.050 mm
  • Kompatibel mit airFiber X (AF-5X)
  • Inkl. Mast-Halterung und Kabel

Artikel-Nr: AF-5G34-S45

Artikel-ID: 13584

Vorbestellbar
326,16 EUR *
* inkl. ges. MwSt. zzgl. Versandkosten Netto 274,08 EUR
www.OMG.DE ist zertifiziert durch Trusted Shops
Gerne informieren wir Sie, sobald der Artikel wieder verfügbar ist.

Um die Verfügbarkeitsbenachrichtigung nutzen zu können, stimmen Sie bitte dem "Google reCaptcha" Cookie unter dem Bereich "Sonstiges" zu und aktualisieren Sie die Seite neu.

Cookiebanner öffnen

Produktinformationen

Die Ubiquiti AF-5G34-S45 ist eine Richtantenne für airFiber X Punkt-zu-Punkt-Verbindungen im 5-GHz-Band. Mit einem Antennengewinn von 34 dBi und dualer linearer Polarisation deckt sie horizontale und vertikale Signalpfade über eine einzige Antenne ab und eignet sich damit für Strecken, die eine hohe Reichweite und eine stabile Übertragung benötigen.

Frequenzbereich und Signalqualität

Die Antenne arbeitet im Bereich von 5,1 GHz bis 5,8 GHz und erreicht einen Gewinn von 34 dBi. Das maximale Stehwellenverhältnis (VSWR) liegt bei 1,4:1, was für eine gute Anpassung zwischen Antenne und Funkmodul sorgt und Reflexionsverluste gering hält. Das Vorwärts-Rückwärts-Verhältnis von 42 dB sorgt dafür, dass Signale aus unerwünschten Richtungen kaum empfangen werden, wodurch Störungen durch benachbarte Funkstrecken reduziert werden.

Duale Polarisation statt zweier Antennen

Durch die duale lineare Polarisation überträgt die AF-5G34-S45 horizontale und vertikale Signale gleichzeitig über ein einziges Antennengehäuse. Damit entfällt die Notwendigkeit, für eine Punkt-zu-Punkt-Verbindung mit getrennten Polarisationsebenen zwei separate Antennen zu installieren, was Montageaufwand, Platzbedarf am Mast und Materialkosten verringert.

Mechanische Auslegung für den Außeneinsatz

Mit Abmessungen von 1050 x 1050 x 421 mm und einem Gewicht von 13,5 kg inklusive Halterung ist die Antenne für die dauerhafte Montage im Freien ausgelegt. Sie übersteht Windgeschwindigkeiten von bis zu 200 km/h und eine Windlast von 1 779 N bei dieser Geschwindigkeit, was sie für exponierte Standorte wie Maste oder Dächer geeignet macht. Die Zulassung erfolgt nach der ETSI-Spezifikation EN 302 326 DN2, zusätzlich erfüllt die Antenne die Vorgaben des NDAA (National Defense Authorization Act).

Einsatz mit airFiber X Funkmodulen

Die AF-5G34-S45 ist für den Betrieb mit airFiber X Funkmodulen vorgesehen und für lange Punkt-zu-Punkt-Strecken im 5-GHz-Band ausgelegt. Durch den hohen Antennengewinn lassen sich damit auch größere Distanzen zwischen zwei Standorten überbrücken.

Lieferumfang und Montage

Im Lieferumfang enthalten sind eine Universal-Masthalterung, eine airFiber Radio Bracket zur Aufnahme des Funkmoduls sowie wetterfeste HF-Jumperkabel. Damit lässt sich das Funkmodul direkt an der Antenne montieren, ohne zusätzliche Kabel oder Adapter separat beschaffen zu müssen.

Technische Daten

Allgemein

Eigenschaft Wert
Hersteller Ubiquiti
Artikelnummer AF-5G34-S45
Produkttyp Dual-polarisierte Antenne für Punkt-zu-Punkt-Verbindungen (PtP)
NDAA-konform Ja

Funk / Leistung

Eigenschaft Wert
Frequenzbereich 5,1 - 5,8 GHz
Gain 34 dBi
Max. VSWR 1,4:1
Polarisation Dual Linear
F/B-Verhältnis 42 dB
ETSI-Spezifikation EN 302 326 DN2

Mechanische Daten

Eigenschaft Wert
Abmessungen (B x H x T) 1.050 x 1.050 x 421 mm (41,34 x 41,34 x 16,57")
Gewicht (mit Halterung) 13,5 kg

Umgebung

Eigenschaft Wert
Windresistenz 200 km/h
Windlast 1.779 N bei 200 km/h

Montage

Eigenschaft Wert
Mastmontage Universal-Mastmontage
Lieferumfang Montage airFiber Radio Bracket und wetterfeste RF-Jumper enthalten

Kompatibilität

Eigenschaft Wert
Kompatibles System Ubiquiti airFiber X (AF-5X)

Lieferumfang

  • 1x Antenne AF-5G34-S45, 34 dBi
  • 1x Mastmontage-Halterung, universal
  • 1x airFiber Radio-Halterung
  • 1x Wetterfeste RF-Jumper-Kabel
