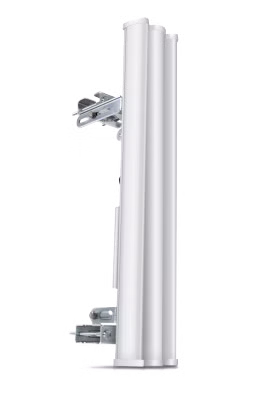

Ubiquiti airMAX Sector AM-5G19-120 – 5 GHz 19 dBi 120°

Die Ubiquiti airMAX Sector AM-5G19-120 ist eine professionelle 5-GHz-2x2-MIMO-BaseStation-Sektorantenne mit 19 dBi Gewinn und 120° Abstrahlcharakteristik. Sie ist die ideale Wahl für ISPs, WISPs und Systemintegratoren, die leistungsfähige Punkt-zu-Mehrpunkt-Funknetze (PtMP) realisieren möchten – etwa zur Anbindung mehrerer Endkunden, zur Versorgung von Wohnsiedlungen, Ferienparks, Industriegebieten oder zur Erschließung ländlicher Gebiete ohne Glasfaserausbau.

Die Antenne arbeitet im Frequenzbereich von 5,15 – 5,85 GHz und liefert einen Gewinn von 18,6 – 19,1 dBi. Die patentierte Bauweise sorgt für eine hohe Cross-Polarisationsisolation von mindestens 28 dB sowie ein ausgezeichnetes Beamshaping mit klar definiertem 120°-Sektor. Damit erreicht die AM-5G19-120 eine Performance, die mit hochwertigen Mobilfunk-Basisstationsantennen vergleichbar ist – ein entscheidender Vorteil in dichten Funkumgebungen mit hohem Störpegel.

Die Sektorantenne wurde gezielt für das Zusammenspiel mit den Rocket M5- und Rocket Prism 5AC-Funkmodulen entwickelt. Über die integrierte Rocket-Halterung wird das Funkgerät werkzeugfrei direkt an der Antenne arretiert und schützend in die Antennenrückseite integriert. Zwei wetterfeste RF-Jumper sind im Lieferumfang enthalten und stellen die elektrische Verbindung zwischen Funkmodul und Antenne sicher. Diese durchdachte Integration vereinfacht Montage, Wartung und Verkabelung am Mast erheblich.

Mechanisch ist die AM-5G19-120 konsequent für den professionellen Außeneinsatz konzipiert: Mit Abmessungen von 700 x 135 x 73 mm und einem Gewicht von 5,9 kg ist sie ausgewogen dimensioniert und auf eine Windüberlebensgeschwindigkeit von 200 km/h ausgelegt. Bei 160 km/h Wind wirkt eine moderate Windlast von nur 89 N auf die Konstruktion. Das robuste Gehäuse, die universelle Mast-Halterung sowie die mitgelieferte Schutzabdeckung gewährleisten einen jahrelangen, zuverlässigen Betrieb auch unter rauen Witterungsbedingungen.

Die elektrische Auslegung mit 123° H-Pol und 123° V-Pol Beamwidth (6 dB), einem schmalen Elevationsstrahl von 4° und einem mechanischen Downtilt von 2° sorgt für eine präzise, fokussierte Abstrahlung in den vorgesehenen Versorgungsbereich. So lassen sich überlappende Sektoren in 360°-Konfigurationen mit drei Antennen sauber ausrichten, ohne dass sich benachbarte Zellen gegenseitig stören.

Pro Sektor lassen sich in Kombination mit einem Rocket-Funkmodul bis zu 100 airMAX-Clients anbinden. Die airMAX-TDMA-Technologie sorgt dabei für höhere Durchsätze und niedrigere Latenzen als klassisches 802.11-WLAN – ein zentraler Vorteil in PtMP-Szenarien mit vielen Endgeräten. Die Sektorantenne erfüllt zudem die ETSI-Spezifikation EN 302 326 DN2 und ist damit für den professionellen ISP-Einsatz in Europa qualifiziert.

Zu den wichtigsten Vorteilen zählen der hohe Gewinn von 19 dBi mit klar definiertem 120°-Sektor, die 2x2 Dual-Polarisations-MIMO-Performance, die nahtlose Integration mit Rocket-Funkmodulen sowie die robuste Outdoor-Bauweise mit Windüberlebensgeschwindigkeit von 200 km/h. Damit ist die airMAX Sector AM-5G19-120 die ideale Wahl für skalierbare 5-GHz-PtMP-Netzwerke mit Carrier-Class-Qualität.
