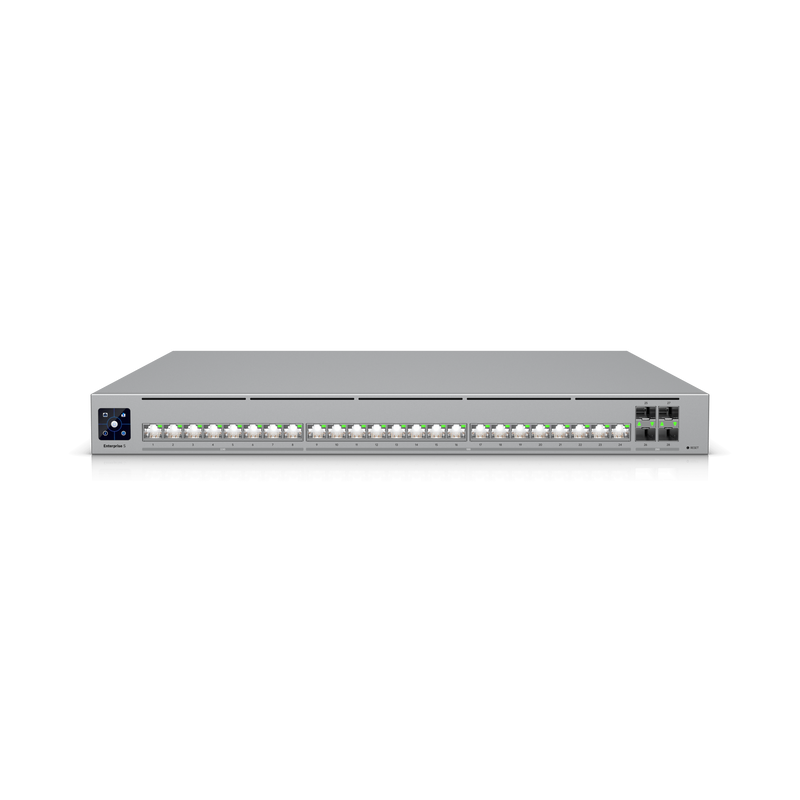

Ubiquiti UniFi Enterprise Campus 24S – ECS-24S Layer-3 Switch mit 24 Ports

Der Ubiquiti UniFi Enterprise Campus 24S (ECS-24S) ist ein stapelbarer Layer-3-Switch mit 24 Multi-Gigabit-Ports und 25G-/100G-Uplinks für den Access- oder Distribution-Layer in Unternehmensnetzwerken. Er wird in der UniFi Network Application verwaltet, vorausgesetzt ist Version 10.6.101 oder neuer. Der ECS-24S hat kein PoE. Für die Versorgung von Access Points, Kameras oder Telefonen über das Netzwerkkabel gibt es den Enterprise Campus 24S als PoE-Variante. Für mehr Ports gibt es den ECS-48S mit 48 Ports. Der Switch ist für 19-Zoll-4-Pfosten-Racks ausgelegt.

Ports und Uplinks
Die 16 RJ45-Ports mit 10 GbE und 8 RJ45-Ports mit 2,5 GbE unterstützen jeweils auch niedrigere Geschwindigkeiten bis 10 Mbit/s. Die 4 SFP28-Ports arbeiten mit 25G, 10G oder 1G. Die 2 QSFP28-Ports unterstützen ausschließlich 100G, für 40G-Verbindungen sind sie nicht geeignet. Für die Anbindung an einen Core- oder Aggregation-Switch empfiehlt Ubiquiti den UniFi Enterprise Campus Aggregation. Der nicht blockierende Durchsatz liegt bei 230 Gbps, die Weiterleitungsrate bei 342 Mpps.

Ausfallsicherheit

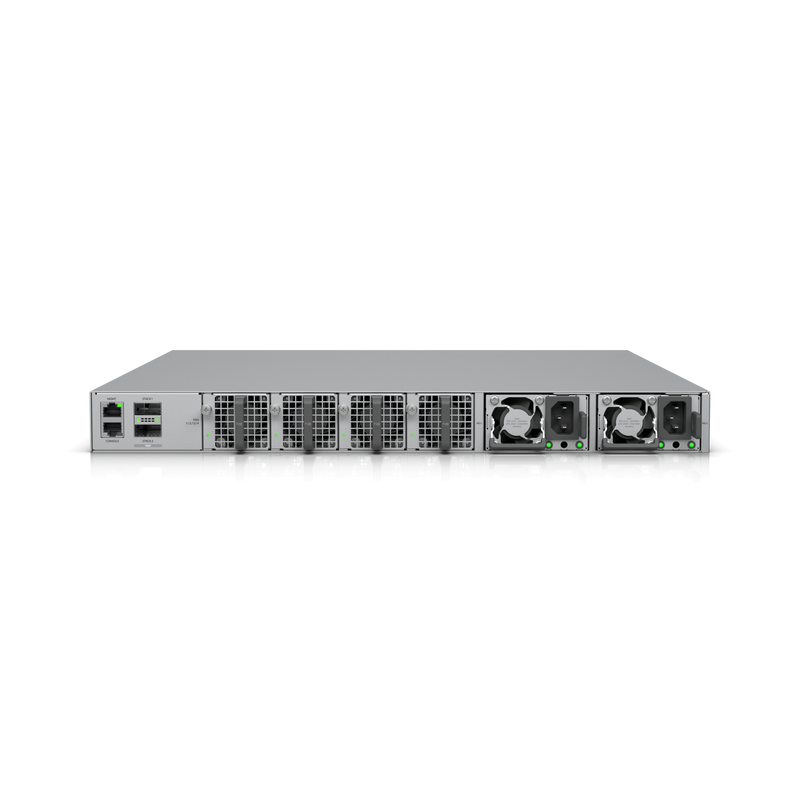

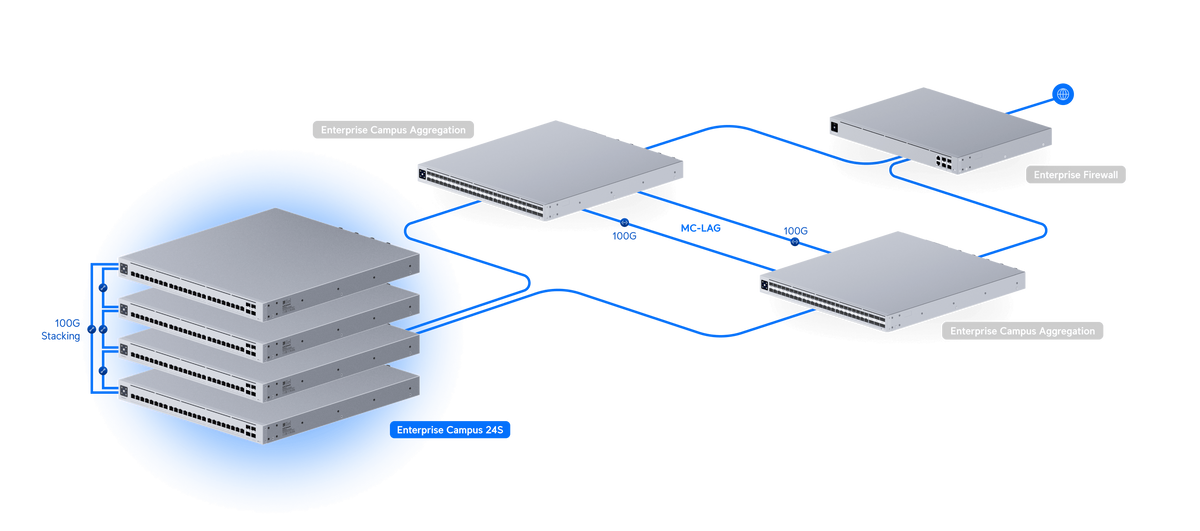

Netzteile und Lüfter sind als Hot-Swap-Module ausgeführt und lassen sich im laufenden Betrieb tauschen. Ersatzmodule sind einzeln erhältlich. Über Stacking werden mehrere Switches als eine Einheit verwaltet. Mit Cross-Stack-LAG lassen sich Link-Aggregationen über mehrere Switches im Stack verteilen, um Verbindungen redundant auszulegen.

Netzwerkfunktionen
Auf Layer 3 übernimmt der Switch Inter-VLAN-Routing, statisches Routing (bis 512 IPv4-Routen), DHCP-Server und DHCP-Relay für lokale Netzwerke. Auf Layer 2 stehen u. a. LACP, STP/RSTP, QoS (DSCP), 802.1X, DHCP-Snooping, MAC- und IP-basierte ACLs, IGMP-Snooping und Voice VLAN zur Verfügung, bei bis zu 1.000 VLANs. Für Audio- und Videonetzwerke gibt es vorkonfigurierte Pro-AV-Profile für Dante, Q-SYS, NDI, SDVoE, Shure, AES67 und Crestron.

Bedienung und Montage
Etherlighting beleuchtet die Ethernet- und SFP28-Ports farbig, sodass sich VLAN-Zuordnung und Portzustand direkt am Rack ablesen lassen. Ein 1,3-Zoll-Touchscreen zeigt Statusinformationen, ein separater Out-of-Band-Management-Port ermöglicht den Zugriff unabhängig vom Datennetz. Der Switch belegt 1 HE, ist 496 mm tief und wiegt 9,7 kg mit Montagewinkeln. Ubiquiti empfiehlt ein 4-Pfosten-Rack mit 650 bis 1.000 mm Pfostentiefe. In 2-Pfosten-Racks ist eine Center-Mount-Halterung oder ein Fachboden nötig. Die maximale Leistungsaufnahme beträgt 150 W, der Betriebstemperaturbereich -5 bis 40 °C.

Der ECS-24S eignet sich für IT-Abteilungen, Systemhäuser und Integratoren, die kleinere Etagen- oder Gebäudeverteiler mit schnellen 10-GbE-Anschlüssen und redundanter Stromversorgung in einer UniFi-Umgebung aufbauen.
