Teltonika BAT120 USV 4-PIN 17 Wh

USV mit 2x 18650 Li-Ion-Zellen
Akku 2600 mAh / 17 Wh
Bis zu 6 h Laufzeit
Eingang 9–30 V DC, 4-PIN
Alarmausgang, Aluminiumgehäuse

Artikel-Nr: BAT120000000

Artikel-ID: 31072

Lagerware - sofort verfügbar

97,21 EUR ^*

* inkl. ges. MwSt. zzgl. Versandkosten Netto 81,69 EUR

Produktinformationen

Die Teltonika BAT120 ist die erste unterbrechungsfreie Stromversorgung (USV) von Teltonika Networks. Sie wird zwischen Netzteil und Endgerät geschaltet und überbrückt Stromausfälle sowie Spannungsschwankungen. Zwei 18650-Li-Ion-Zellen mit zusammen 2600 mAh bzw. 17 Wh halten ein kompatibles Teltonika-Gerät bis zu 6 Stunden in Betrieb. Teltonika nennt als Einsatzbereiche Anwendungen, die auch bei Stromausfällen eine durchgehende Verbindung ihrer Teltonika-Geräte benötigen.

Zwei 4-polige DC-Anschlüsse

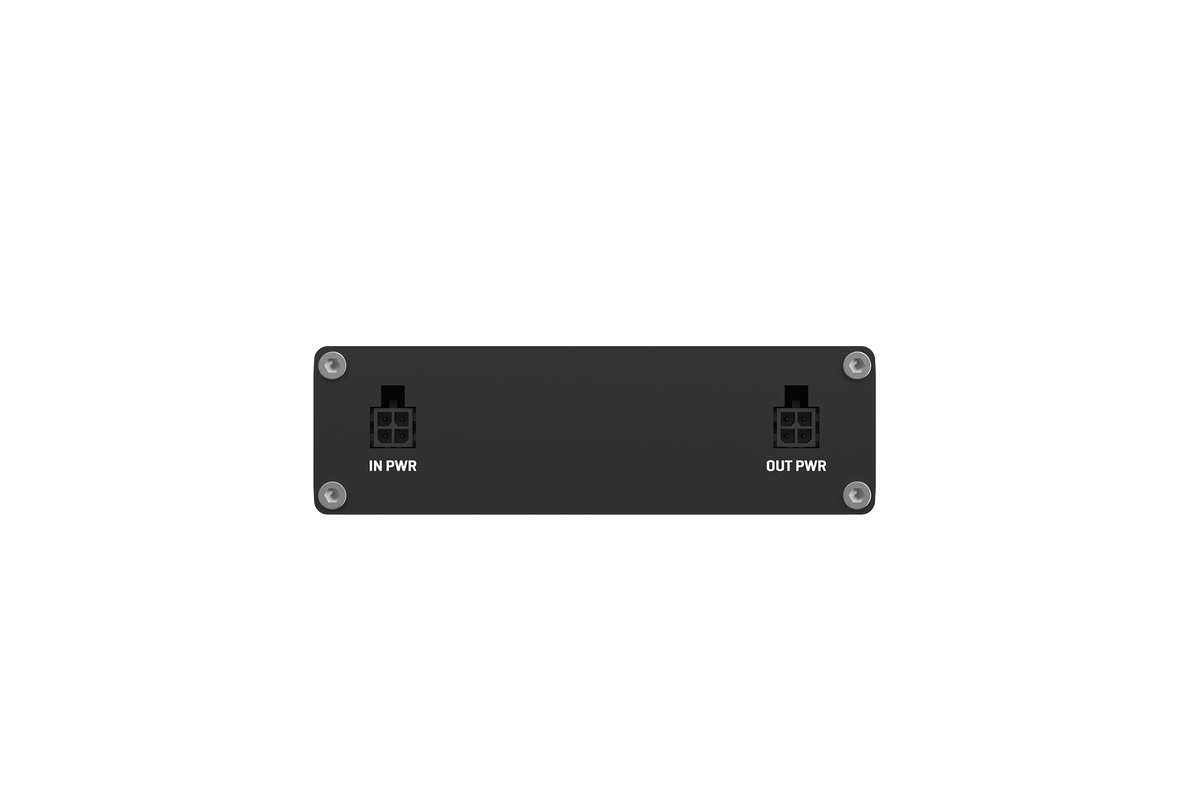

Für Ein- und Ausgang besitzt die BAT120 je einen 4-poligen industriellen DC-Anschluss. Am Eingang (Power IN) wird ein Netzteil mit 9 bis 30 V DC angeschlossen, am Ausgang (Power OUT) das Endgerät über ein 4-poliges Stromkabel. Im Durchleitungsbetrieb liegt am Ausgang die Eingangsspannung von 9 bis 30 V DC an. Fällt die Versorgung aus, schaltet die BAT120 auf Akkubetrieb und liefert dann 12 V DC mit bis zu 22 W bzw. 1,8 A.

Schutzfunktionen

Der Eingang ist gegen Verpolung und Überspannung geschützt, der Ausgang besitzt einen Überstromschutz bei 3 A. Bei einem Kurzschluss am Ausgang oder bei Überhitzung leuchtet die OUT-PWR-LED rot. Nach einem Kurzschluss wird das Gerät über den Ein/Aus-Schiebeschalter zurückgesetzt.

Alarmausgang und Statusanzeige

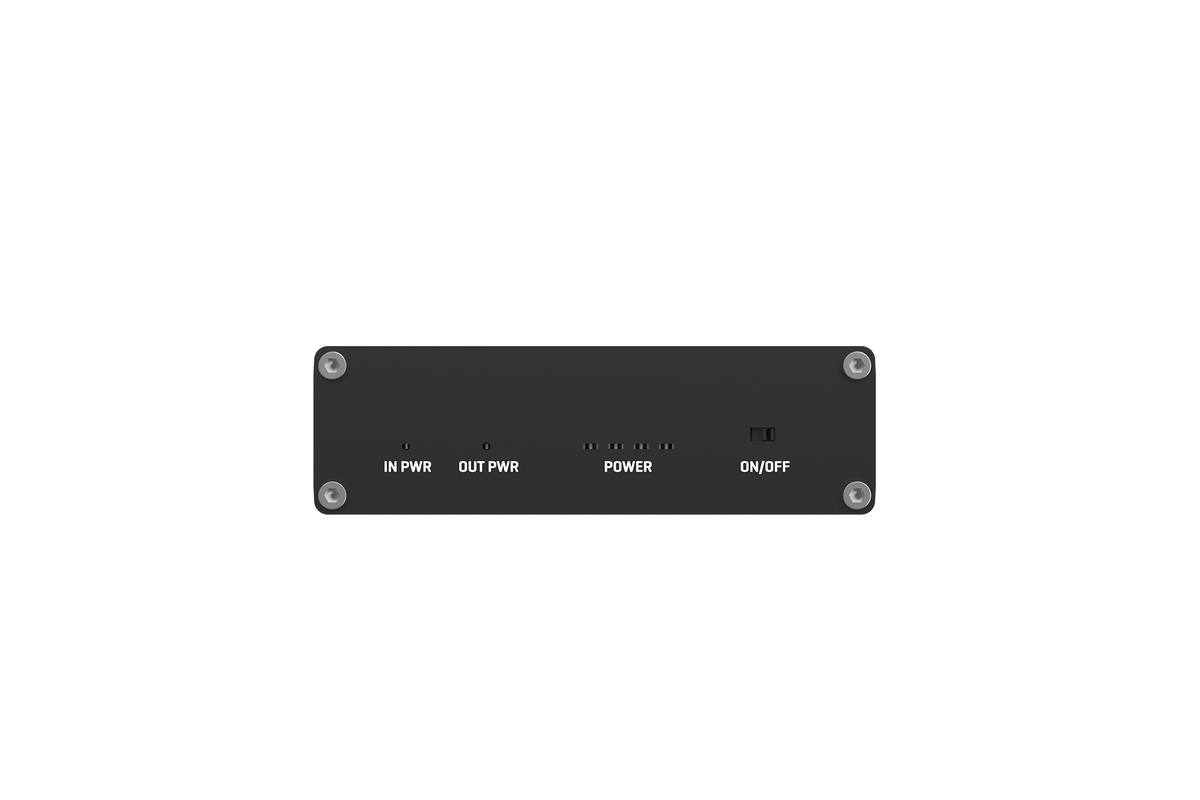

Ein Alarmausgang (Active HIGH, max. 12 V, 2,5 mA) lässt sich mit einem Router verbinden, um eigene Benachrichtigungen einzurichten. Auf der Front zeigen eine IN-PWR-LED, eine OUT-PWR-LED und vier Power-Status-LEDs den Zustand an. Jede der vier Status-LEDs steht für 25 % Ladezustand. Ein Ein/Aus-Schiebeschalter steuert, ob der Akku geladen wird und ob die BAT120 im Akkubetrieb Strom an das Endgerät abgibt.

Robustes Aluminiumgehäuse

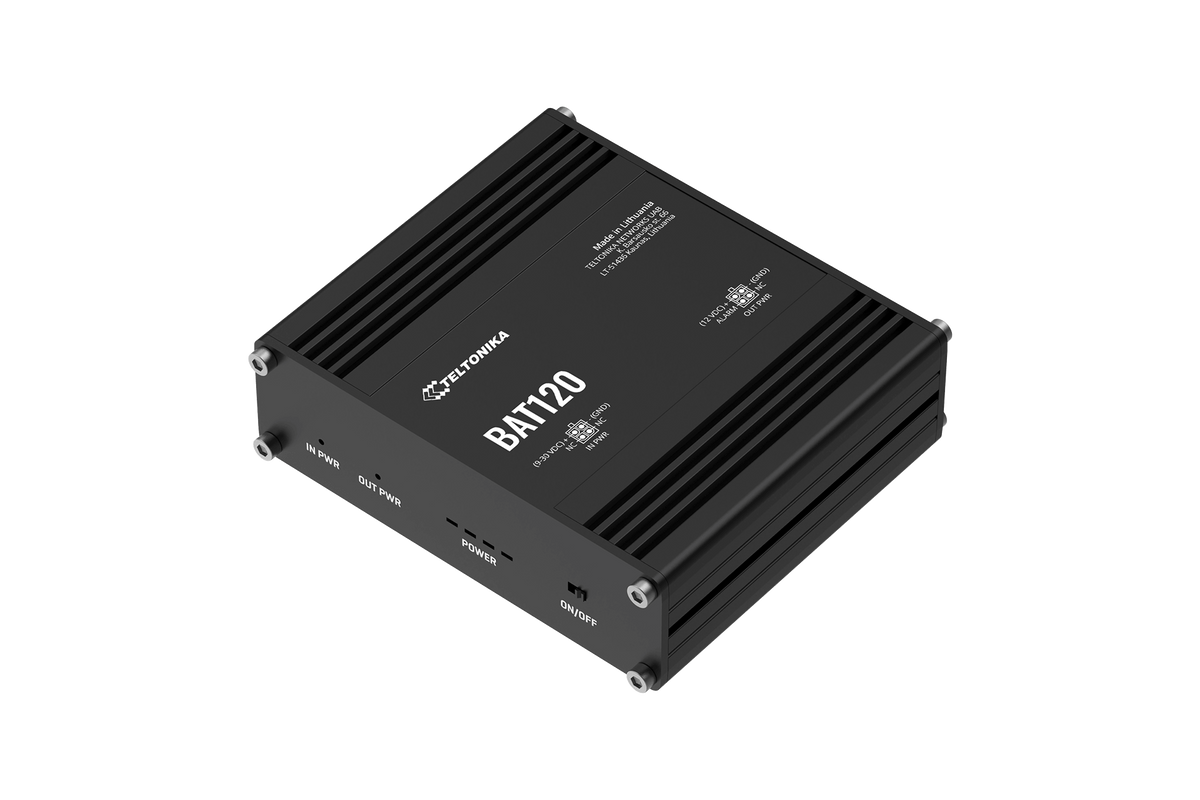

Das Gehäuse besteht aus eloxiertem Aluminium, misst 100 x 30 x 85 mm und wiegt 315 g. Die BAT120 kann auf einer Hutschiene, an der Wand oder auf einer ebenen Fläche montiert werden, dafür ist jeweils ein separates Montageset erforderlich. Die Betriebstemperatur liegt zwischen 0 °C und 45 °C. Die USV ist mit CE/RED, UKCA und EAC zugelassen.

Technische Daten

Allgemein
Hersteller	Teltonika
Modell	BAT120
Bestellcode	BAT120000000
Typ	Unterbrechungsfreie Stromversorgung (USV)

Stromversorgung
Anschluss	4-poliger industrieller DC-Anschluss
Power IN	1x 4-PIN DC
Power OUT	1x 4-PIN DC
Eingangsspannung	9–30 V DC
Eingangsschutz	Verpolungsschutz, Überspannungsschutz
Ausgangsspannung Durchleitung	9–30 V DC
Ausgangsspannung Akkubetrieb	12 V DC
Max. Ausgangsleistung Akkubetrieb	22 W / 1,8 A
Ausgangsschutz	Überstromschutz 3 A
Ladeleistung / max. Ladestrom	max. 9,5 W / 800 mA (ab Batch 26), max. 4 W / 300 mA (Batch 1–25)

Akku
Zellen	2x 18650 Li-Ion
Kapazität	2600 mAh / 17 Wh
Laufzeit	bis zu 6 h

Bedienung und Anzeige
Status-LEDs	1x IN PWR, 1x OUT PWR, 4x Power-Status
Schalter	Ein/Aus-Schiebeschalter
Alarmausgang	1x Active HIGH, max. 12 V, 2,5 mA

Mechanik
Gehäuse	Eloxiertes Aluminium (Gehäuse und Blenden)
Abmessungen (B x H x T)	100 x 30 x 85 mm
Gewicht	315 g
Montage	Hutschiene, Wand, ebene Fläche (jeweils separates Montageset erforderlich)

Umgebung und Zulassungen
Betriebstemperatur	0 °C bis 45 °C
Zulassungen	CE/RED, UKCA, EAC

Kompatible Geräte
Access Points	DAP140, DAP142, DAP145
Router	RUT140, RUT142, RUT145, RUT200, RUT202, RUT204, RUT206, RUT241, RUT260, RUT261, RUT271, RUT276, RUT286, RUT301, RUT361, RUT901, RUT906, RUT951, RUT956, RUT976, RUTC16, RUTC40, RUTC41, RUTC42, RUTC50, RUTC54, RUTM08, RUTM09, RUTM10, RUTM11, RUTM16, RUTM20, RUTM30, RUTM50, RUTM51, RUTM52, RUTM54, RUTM55, RUTM56, RUTM59, RUTX08, RUTX09, RUTX10, RUTX11, RUTX12, RUTX14, RUTX50, RUTXR1
Gateways	TRB140, TRB141, TRB142, TRB143, TRB145, TRB160, TRB501
Modems	TRM142, TRM282, TRM500
Switches	TSW110
Weitere	NTP001, Oxa
Ausnahmen	Bestimmte PoE-Modelle, z. B. TSW100 und RUT951 PoE+
