MikroTik HS-55DLC80D SFP 2,5G 80 km

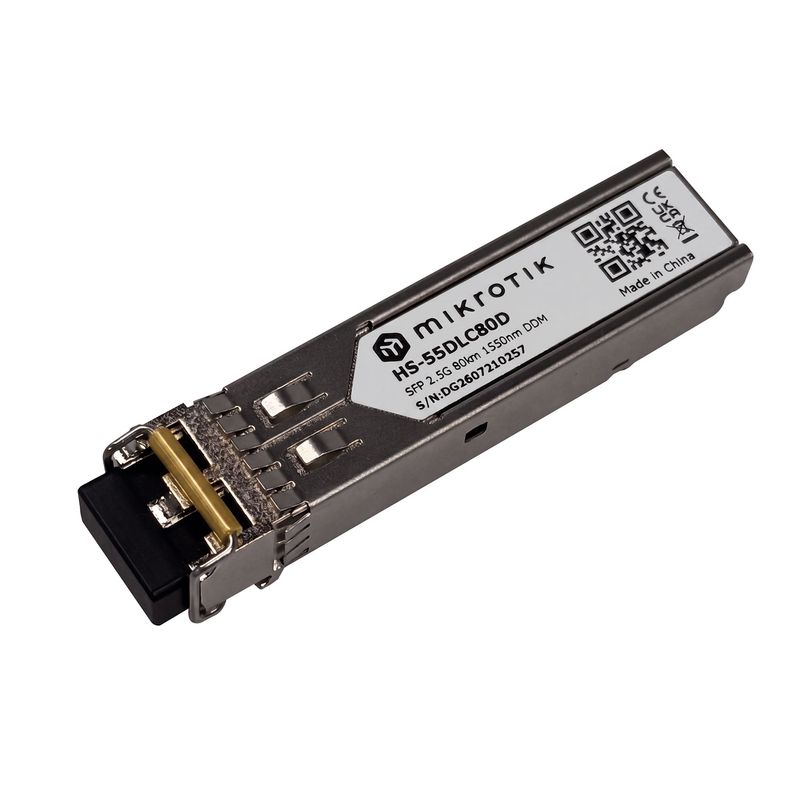

Der MikroTik HS-55DLC80D ist ein optisches SFP-Transceiver-Modul für 1,25G und 2,5G. Das Modul arbeitet mit Singlemode-Glasfaser bei einer Wellenlänge von 1550 nm und überbrückt Strecken von bis zu 80 km. Damit eignet es sich für lange Glasfaserverbindungen, bei denen neben 1 Gbit/s auch 2,5 Gbit/s genutzt werden sollen.

Zwei Datenraten im SFP-Format

Der HS-55DLC80D unterstützt die Datenraten 1G und 2,5G in der bewährten SFP-Bauform. MikroTik hat das Modul gegenüber der bisherigen 1,25G-Ausführung um die Unterstützung von 2,5G erweitert und dabei die Reichweite von 80 km beibehalten. Das schafft mehr Flexibilität bei langen Glasfaserstrecken.

Singlemode-Strecken bis 80 km

Mit einer Reichweite von 80 km ist das Modul für sehr lange Strecken über Singlemode-Faser ausgelegt. Die Sendeleistung liegt zwischen -2 und 3 dBm, die Empfängerempfindlichkeit (OMA) beträgt -28 dBm. Der Anschluss erfolgt über einen Duplex-LC-Stecker mit UPC-Schliff, gesendet und empfangen wird also über zwei getrennte Fasern.

Signalüberwachung über LOS

Das Modul meldet einen Signalverlust über den LOS-Ausgang (Loss of Signal). Dieser ist als Open-Collector-Ausgang ausgeführt und wird auf der Hostplatine mit 4,7 bis 10 kΩ hochgezogen. Ein logisches Low steht für normalen Betrieb, ein logisches High für Signalverlust. Die LOS-Meldung wird ab einer mittleren Eingangsleistung von -40 dBm ausgelöst und ab -29 dBm wieder aufgehoben, die Hysterese liegt zwischen 0,5 und 5 dB.

Messbedingungen im Datenblatt

Die angegebene Ausgangsleistung bezieht sich auf die in eine 9/125-µm-Singlemode-Faser eingekoppelte Leistung. Die Empfängerempfindlichkeit wurde mit einem PRBS-Testmuster 2^7-1 bei 2,5 Gbit/s, ungünstigstem Extinktionsverhältnis und einer Bitfehlerrate von höchstens 1×10^-10 gemessen. Die differenzielle Ausgangsspannung des Empfängers von 300 bis 600 mVpp gilt an einem differenziellen Abschluss von 100 Ω.

Weiter Temperaturbereich und geringe Leistungsaufnahme

Der HS-55DLC80D ist für Betriebstemperaturen von -40 °C bis +70 °C spezifiziert. Die maximale Leistungsaufnahme beträgt 1 W. MikroTik gibt eine mittlere Betriebsdauer zwischen Ausfällen (MTBF) von etwa 100.000 Stunden bei 25 °C an.
