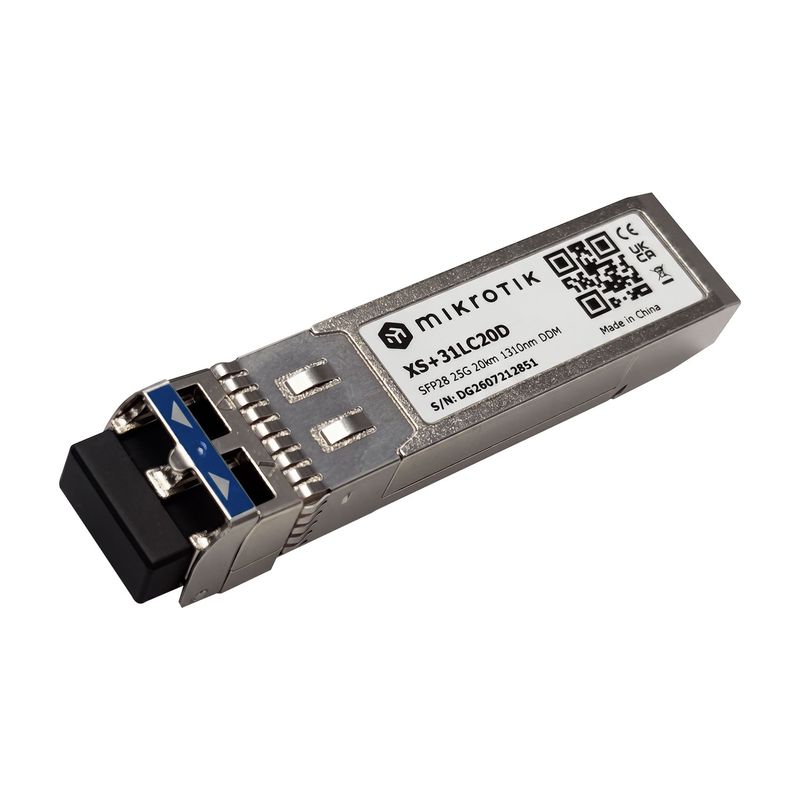

MikroTik XS+31LC20D SFP28 20 km

Der MikroTik XS+31LC20D ist ein optisches Transceiver-Modul, das 1,25G SFP, 10G SFP+ und 25G SFP28 in einer Bauform vereint. Das Modul arbeitet mit Singlemode-Glasfaser bei einer Wellenlänge von 1310 nm und überbrückt Strecken von bis zu 20 km. Damit lässt sich ein und dasselbe Modul für Verbindungen mit 1 Gbit/s, 10 Gbit/s und 25 Gbit/s einsetzen.

Drei Datenraten in einem Modul

Der XS+31LC20D unterstützt die Datenraten 1G, 10G und 25G. Er passt in SFP-, SFP+- und SFP28-Ports und deckt so unterschiedliche Geschwindigkeiten ab, ohne dass für jede Datenrate ein eigenes Modul vorgehalten werden muss. MikroTik beschreibt den XS+31LC20D entsprechend als kombiniertes Modul für Glasfaserverbindungen mit 20 km Länge.

Singlemode-Strecken bis 20 km

Mit einer Reichweite von 20 km ist das Modul für längere Glasfaserstrecken über Singlemode-Faser ausgelegt. Die Sendeleistung liegt zwischen -3 und 2 dBm, die Empfängerempfindlichkeit (OMA) beträgt -14 dBm. Der Anschluss erfolgt über einen Duplex-LC-Stecker mit UPC-Schliff, gesendet und empfangen wird also über zwei getrennte Fasern.

Signalüberwachung über LOS

Das Modul meldet einen Signalverlust über den LOS-Ausgang (Loss of Signal) mit LVTTL-Pegel. Ein logisches Low steht für normalen Betrieb, ein logisches High zeigt an, dass kein Signal erkannt wird. Die LOS-Meldung wird ab einer mittleren Eingangsleistung von -30 dBm ausgelöst und ab -15 dBm wieder aufgehoben, die Hysterese liegt zwischen 0,5 und 5 dB.

Messbedingungen im Datenblatt

Die angegebene Ausgangsleistung bezieht sich auf die in die Singlemode-Faser eingekoppelte Leistung. Die Empfängerempfindlichkeit wurde mit einem PRBS-Testmuster 2^31-1 bei 25,78 Gbit/s und einer Bitfehlerrate von 5E-5 gemessen. Die differenzielle Ausgangsspannung des Empfängers von 340 bis 800 mVpp gilt an einem differenziellen Abschluss von 100 Ω.

Weiter Temperaturbereich und geringe Leistungsaufnahme

Der XS+31LC20D ist für Betriebstemperaturen von -40 °C bis +70 °C spezifiziert. Die maximale Leistungsaufnahme beträgt 1 W. MikroTik gibt eine mittlere Betriebsdauer zwischen Ausfällen (MTBF) von etwa 200.000 Stunden bei 25 °C an.
